隨著科學技術的發展,人們對光學元件加工提出了越來越高的要求,而光學元件表面缺陷直接影響著整個元件的性能和質量。
所謂的光學元件表面缺陷,主要是指表面疵病和表面污染物。表面疵病是指拋光加工后的光學元件表面依然存在的麻點、劃痕、開口氣泡、破邊、破點等各種加工缺陷,產生的原因主要是加工過程或后續的不當操作。

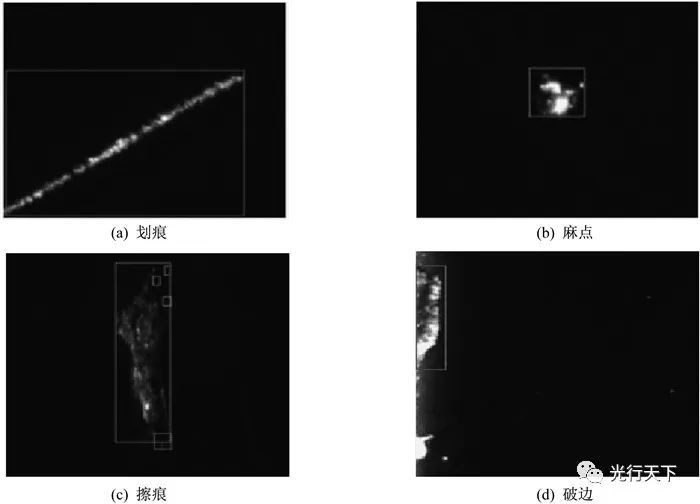

-四種疵病的大致形狀-
1、劃痕
指光學元件表面長條形的劃傷痕跡。由劃痕長度的不同,可以分為長劃痕和短劃痕,以2 mm為界限,若劃痕長度大于2 mm屬于長劃痕,小于2 mm則是短劃痕。對于短劃痕,評價標準是其檢測時的累積長度。相對而言,劃痕較麻點等缺陷更容易檢測出。
2、麻點
指光學元件表面上的陷坑、蝕坑、疵點,其坑內的表面粗糙度較大,寬度與深度大致相同,邊緣也不規則。一般情況下,規定長寬比大于4:1的缺陷為劃痕,反之小于4:1的缺陷為麻點。
3、氣泡
是由光學元件的生產或加工過程中未及時排除的氣體所形成的,由于各方向氣體的壓力均勻分布,所以氣泡的形狀一般呈圓球形。
4、破邊
是指出現在光學元件邊緣的疵病,雖然處于光源有效區域之外,但是也屬于光的散射源,對光學性能也會產生一定的影響,所以也屬于疵病范疇。
由于光學元件表面質量的好壞直接影響整個光學系統的性能,因而光學元件表面面形誤差和表面粗糙度也成為光學元件加工領域關注的兩大重要指標。
而小磨頭、磁流變、離子束等確定性拋光技術的誕生,可以精確微量確定性去除、高效率獲得數十納米以下高精度面形、納米級表面質量且近無亞表面缺陷,很好地滿足光學元件的超精密加工需求。

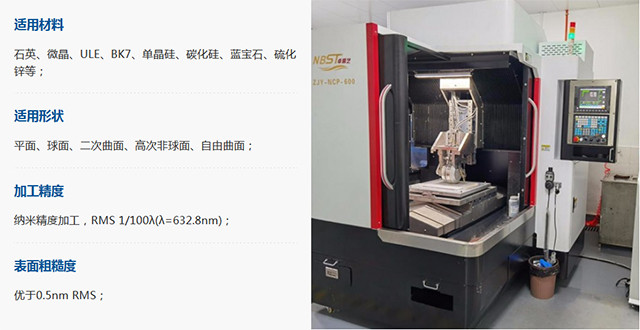

-卓精藝小工具數控拋光機-

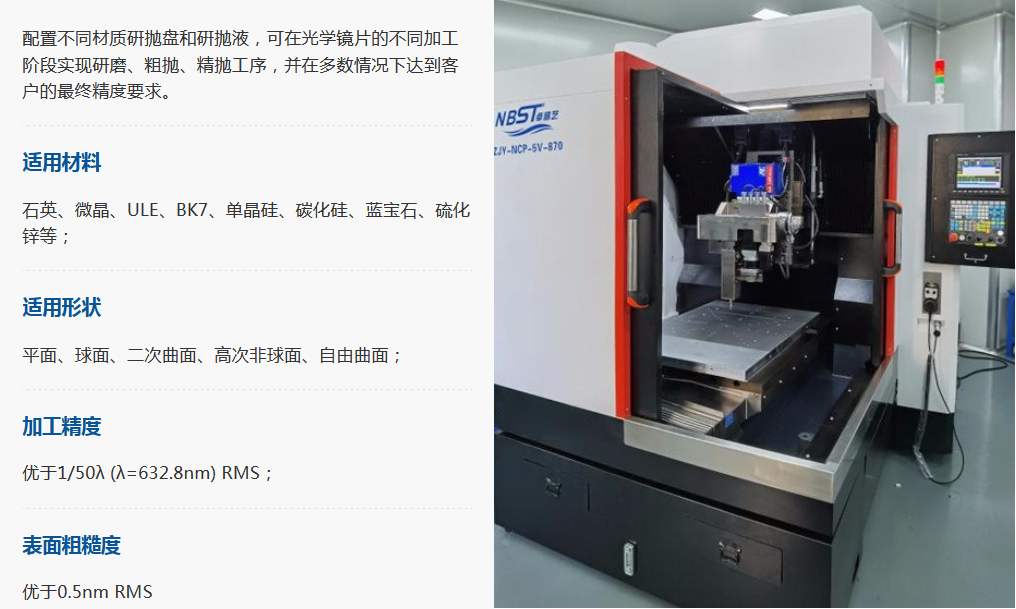

-卓精藝磁流變拋光機-
卓精藝,專注于提供前沿性的高品質超精密光學智能拋光裝備制造(小磨頭、磁流變、離子束、超光滑),可對石英、微晶、碳化硅、單晶硅、硫化鋅等材料實現納米精度加工,具有20年的工藝研究和裝備研制經驗。如果您對我們感興趣,歡迎來電咨詢!
