為滿足現代天文學、軍事等領域?qū)Υ罂趶?、高精度的光學元件的需求,計算機控制表面成型技術(CCOS)在精密光學元件加工上得到了廣泛的應用與發展。
從小尺寸的光學鏡片到大型天文望遠鏡,CCOS都為其光學器件的制造提供了確定性的材料去除技術。
目前對光學元件常用的加工方法主要包括:磁流變拋光、氣囊拋光、數控小工具拋光以及離子束拋光、高頻振動拋光等。
而數控拋光是從20世紀70年代開始興起并在光學加工應用中發展得較為成熟的一種拋光技術,其特點是利用一個尺寸比加工工件小得多的拋光工具,在計算機控制下以一定的路線、速度和壓力在工件表面進行材料去除,從而得到比傳統加工方法精度更高的加工結果。
在極端光學系統中,其元器件的表面誤差是影響整個系統成像和運行質量的極為關鍵的因素。光學元件表面誤差按空間頻率主要分為低頻誤差、中頻誤差和高頻誤差三類。
低頻誤差能使光學元件產生像差,導致光學系統成像扭曲;中頻誤差能造成光線的小角度散射,進而影響系統成像的對比度;而高頻誤差的存在能使光線發生大角度散射,從而使得光學元件的鏡面反射率明顯降低。
要抑制誤差,少不了理論模型與去除函數(TIF)。
有了理論模型,就可以計算出誤差的大小。
去除函數,在小工具數控拋光中定義為單位時間內的材料去除量,其大小和分布受不同的拋光方式和拋光參數影響。從理論上講,拋光過程實際就是去除函數在工件上移動后去除量的疊加過程。也就是說有了去除函數就可以控制去除量,通過參數的調整來抑制誤差。

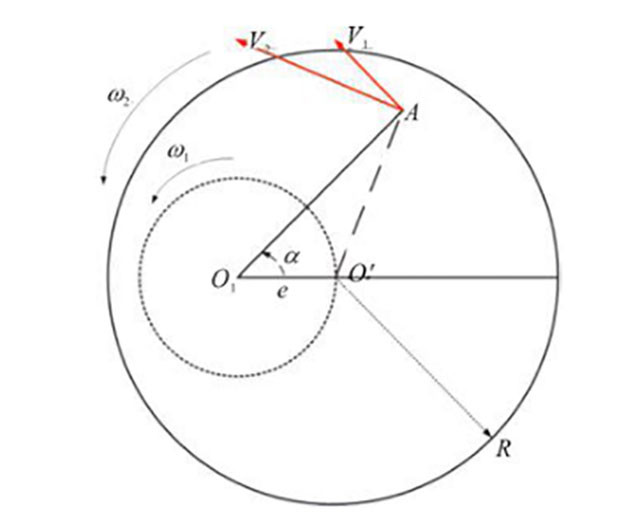

-雙行星運動拋光方式原理示意-
